            產品中心Products 首頁 > 產品展示 > 英國Renishaw雷尼紹 > Renishaw測針 > 英國 Renishaw測針選購指南

            點擊放大
            產品名稱:
            英國 Renishaw測針選購指南
            發布時間:
            2019-05-24
            產品品牌:
            英國Renishaw雷尼紹
            產品特點:
            英國 Renishaw測針選購指南
            螺紋轉接頭具有很大的靈活性,例如您可以在M5連接螺紋上使用M2/M3/M4。選擇測針時一定要非常謹慎,以確保較適合您的測量應用。本章描述了測針及附件的主要類型、關鍵參數及材料屬性。
              英國 Renishaw測針選購指南的詳細資料:

            英國 Renishaw測針選購指南



            測針是坐標測量機和工件之間的*個連結環節。

            什么是測針?

            原則上,測針就是坐標測量機的“刀具”,就像車刀與車床、銑刀和鏜刀與銑床的關系一樣。雷尼紹測針為您提供高精度和品質。用接觸式測頭進行測量時,機床使用測針采集工件表面上的數據點。每一次觸發所生成的點都用X、 Y和Z坐標值定義。然后通過這些點計算出特征、尺寸、形狀及位置。與之不同,掃描測頭沿著工件表面采集連續的數據點。功能強大的軟件利用這些數據計算工件上特征的尺寸、位置和形狀。螺紋轉接頭具有很大的靈活性,例如您可以在M5連接螺紋上使用M2/M3/M4。

            選擇及使用測針
            選擇測針時一定要非常謹慎,以確保較適合您的測量應用。本章描述了測針及附件的主要類型、關鍵參數及材料屬性。

            連接螺紋
            基本上說來,選擇測針總是涉及到坐標測量機傳感器上的連接螺紋 — 通常是M2、 M3、 M4和M5螺紋。雷尼紹傳感器使用各種連接螺紋。Zeiss傳感器主要帶M5和M3連接螺紋。借助于螺紋轉接頭,測針使用起來十分靈活,例如您可以在M5傳感器連接螺紋上使用M2/M3/M4測針。



            借助于螺紋轉接頭,測針使用起來十分靈活,例如您可以在M5傳感器連接螺紋上使用M2/M3/M4測針。
            • 包括各種連接螺紋,
            • 適用于所有制造商的傳感器和附件,
            • 另外還提供用于數控機床測頭的測針。


            工件的幾何形狀決定了測針組件的選擇
            測針必須很容易到達工件的所有測量點。您在選擇測針組件時一定要非常謹慎,使其對每一個被測特征都能達到所需的測量標準和測量能力。



            如果您想在配有固定傳感器的坐標測量機上對工件進行全面測量,通常需要很多測針,這些測針安裝在不同方向,并需要不同形狀的測針組件、加長桿及關節。所有這些組件的組合稱為測針配置,安裝在轉接塊上。雷尼紹生產一系列不同材料的測針組件,因此您可以自行搭配測針配置,使其符合測量應用。

            測針類型:

            雷尼紹提供眾多類型的測針及附件,使您可以成功地執行各種測量。包括測針球頭在內的所有組件均有一系列材料可供選擇。
            直測針
                直測針是zui簡單、zui常用的測針類型。有直肩形測桿和錐形測桿可供選擇。當工件容易接近時,配錐形測桿的測針剛性更強。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。端部和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。
                主要應用:為避免測針變形,您應當選用盡可能短的測針,尤其在使用觸發式測頭系統時。

            星形測針
                   由安裝牢固的測針組成的多測尖測針配置。測球材質為紅寶石、氮化硅或氧化鋯。您也可以使用測針中心座安裝(zui多) 5個測針組件自行配置星形測針。
            ●主要應用:可直接接觸的表面和孔。此配置靈活性強,測尖可與不同的特征接觸,無需更換測針。

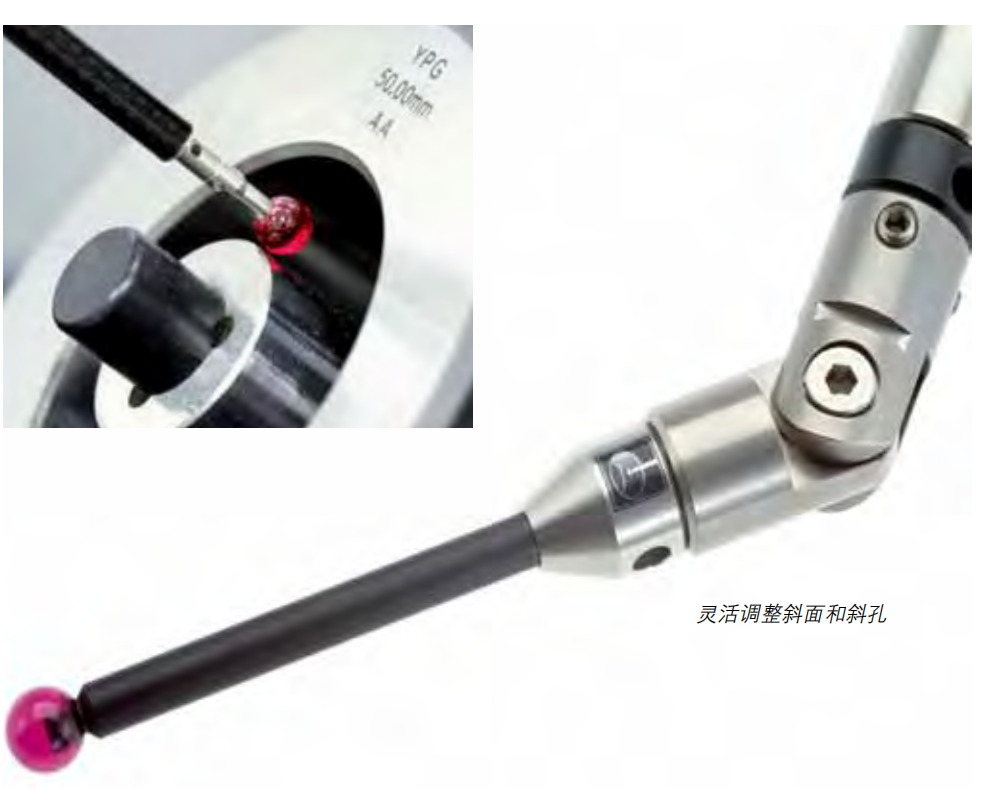

            可旋轉的測針:這是一種夾緊機構,可用于將測針調整到所需的角度。
            ●主要應用:對于斜面和斜孔,此配置靈活性強,測尖可與不同的特征接觸,無需更換測針。



            盤形測針
            這些測針是高球度測球的“截面”,有多種直徑和厚度可選。盤形測針安裝在栓上,材質為鋼、陶瓷或紅寶石。全方向旋轉調整及添加中心測針的功能是盤形測針系列的特點。這使測針靈活性極強且易于使用。
             ●主要應用:
                這類測針用于檢測星形測針無法觸及的孔內退刀槽和凹槽。用簡易盤形測針的“球形邊緣”進行檢測與以大直徑測球的外圓或其附近進行檢測同樣有效。但該測球表面只有一小部分能夠接觸,因此為確保與待測目標有良好接觸,需要對較薄的盤形測針進行角度調整。



            柱形測針
            柱形測針材質為碳化鎢、紅寶石或陶瓷。
            ●主要應用:
                用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件。還可測量各種螺紋特征、并可定位攻絲孔的中心。球端面柱形測針可進行全面標定及X、 Y和Z向測量,因此可進行表面測量。

            陶瓷半球形測針:優勢在于有效測球直徑大而重量極小,用這種大直徑測球測量可均化表面粗糙度造成的影響。
            ●主要應用:用于測量深位特征和孔。還適合接觸粗糙表面,因為粗糙度被大直徑表面機械地過濾掉了。
